在亚马逊 EKS 中使用公网 NAT网关让集群流量共用一个出口IP

准备条件​

  • AWS EKS Kubernetes 1.30+

改造背景​

在一个三个节点的 EKS K8S 集群，每个 node 有自己的公网 IP

名称公网IP
eks-node111.11.11.11
eks-node222.22.22.22
eks-node333.33.33.33

业务 Pod 会根据默认的调度算法，随机落在任何一台 node 上。

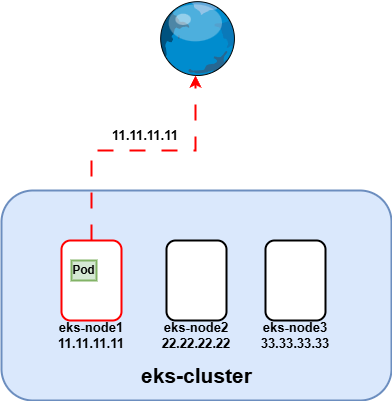

当落在 eks-node1 上，主动出口流量就会以 eks-node1 的公网 IP 出去：

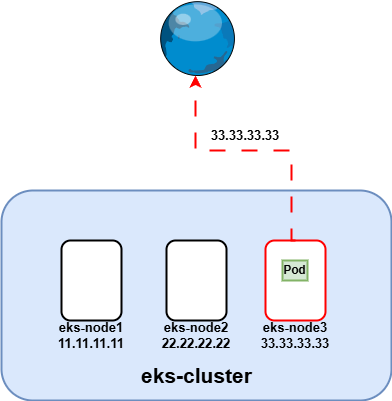

当 Pod 落在 eks-node3 上，出口 IP 就变成 33.33.33.33

那么当增加一个 node4 节点时，那么 Pod 的出口 IP 又会发生变化。

在实际的生产场景中，很多支付、第三方接口需要对固定IP开放白名单，是不允许频繁的变换出口IP的。

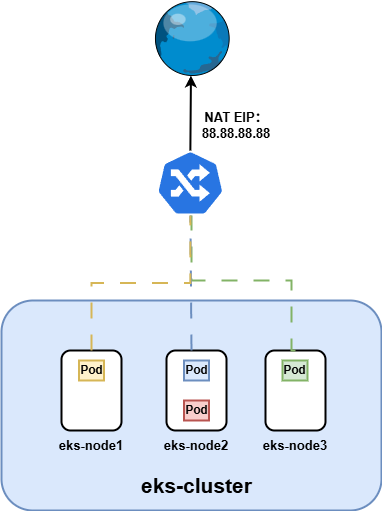

为了解决这个问题，需要引入 公网NAT 网关，优点有：

  1. eks 中的所有出口流量将通过 NAT网关的弹性EIP出去，解决了固定 IP的问题
  2. 回收 node 的公网IP，所有 k8s 节点将不再暴露再互联网，极大的增加了安全性。

AWS NAT网关​

NAT 网关是一种网络地址转换 (NATI) 服务。您可以使用 NAT 网关，以便私有子网中的实例可以连接到 VPC 外部的服务，但外部服务无法启动与这些实例的连接。

我们的场景是要访问互联网，要选择创建 公网NAT 网关。

NAT网关总结
  1. 多个可用区可以共享一个 NAT 网关来节约使用成本（推荐）
  2. 也可以为提高故障恢复能力，在每一个可用区创建一个NAT网关
  3. NAT 网关支持以下协议：TCP、UDP 和 ICMP
  4. NAT网关分为公网NAT网关和私网NAT网关，当有要访问互联网需求要选择 “公网NAT网关”
  5. 您不能将安全组与 NAT 网关关联。您可以将安全组与实例相关联，以控制入站和出站流量。

更多关于 AWS NAT网关知识请参考 NAT 网关基础知识

创建NAT网关​

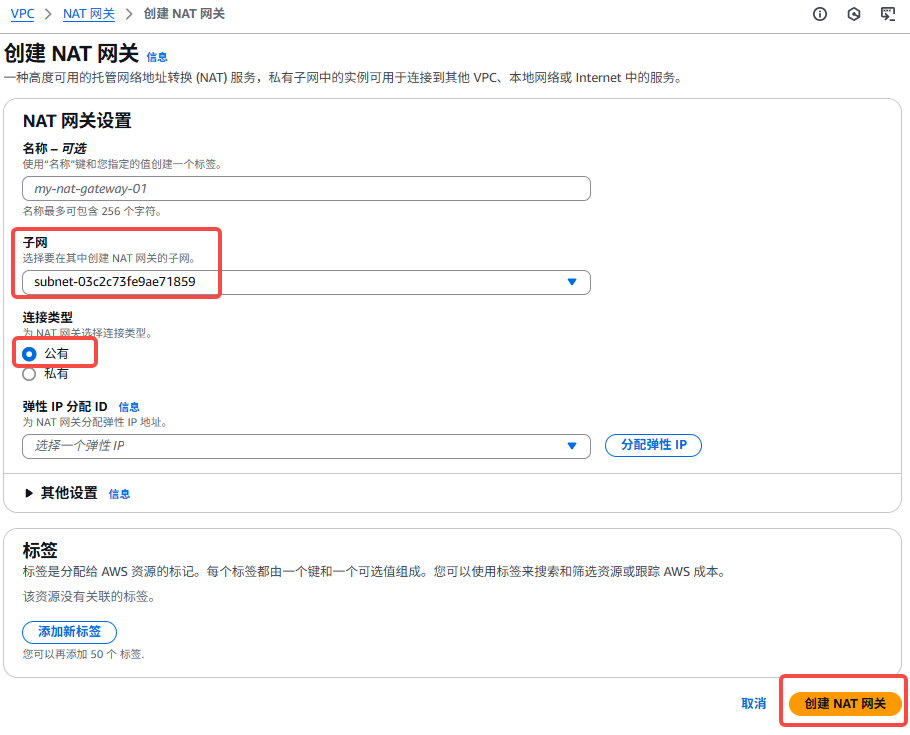

创建一个公有 NAT网关，选择一个 子网。弹性IP可以不设置，公有NAT 网关会自动分配一个弹性IP地址。

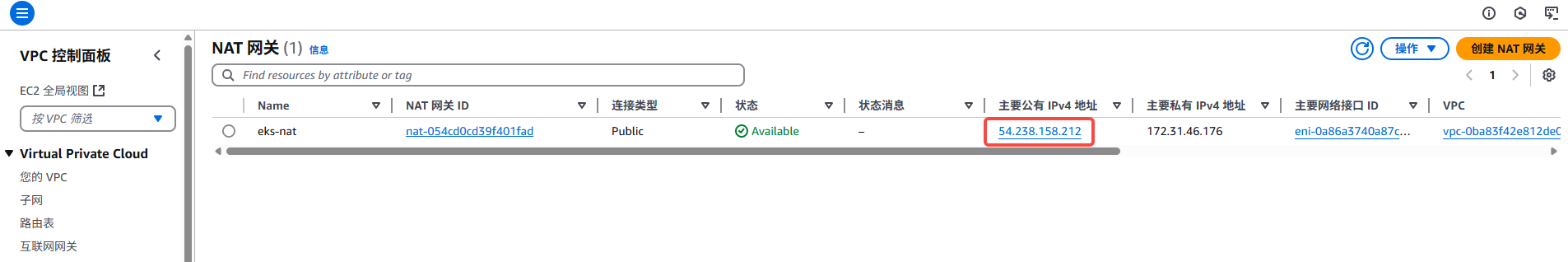

得到 NAT网关的弹性IP地址：54.238.158.212

为 EKS node 部署 NAT网关访问互联网​

集群信息​

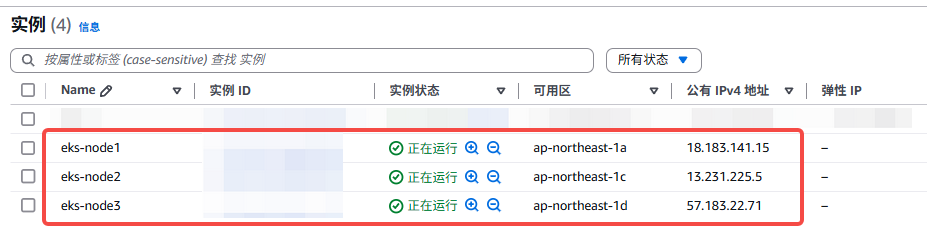

EKS 集群有三个 node 节点，分别位于三个可用区，每个 EC2 节点默认都分配了公网IP地址：

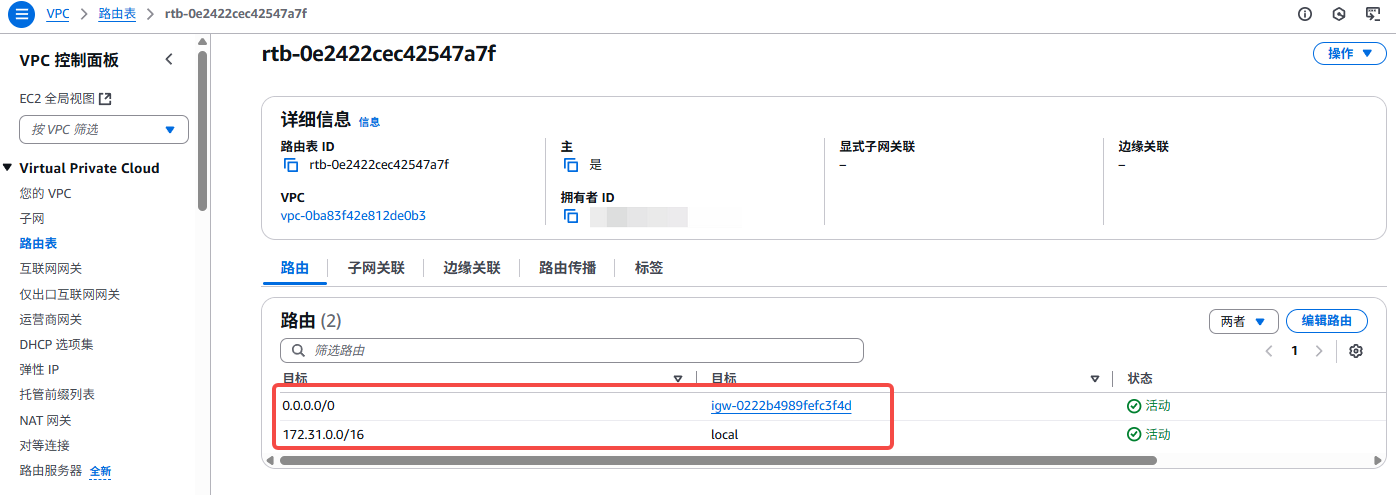

3个子网都绑定了同一个默认的路由表：

先改造D可用区的 eks 节点：​

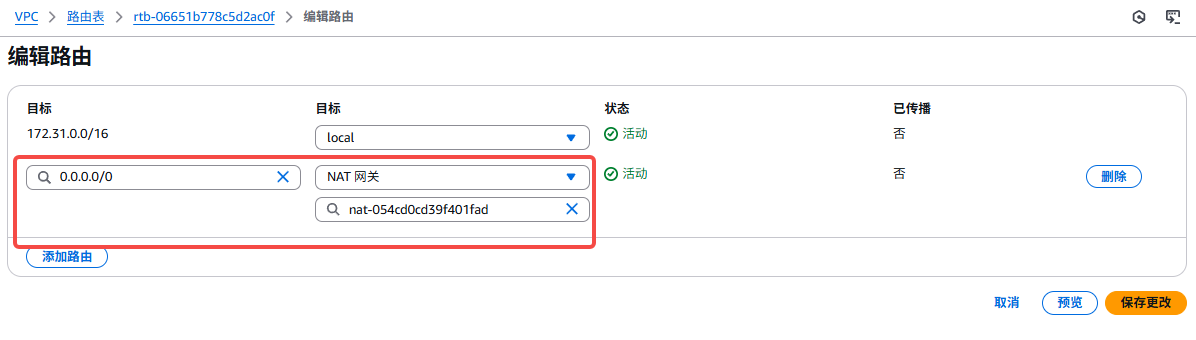

为子网 D区子网 ap-northeast-1d 创建 D区的路由表 rtb-ap-northeast-1d ，配置绑定 NAT网关为默认路由：

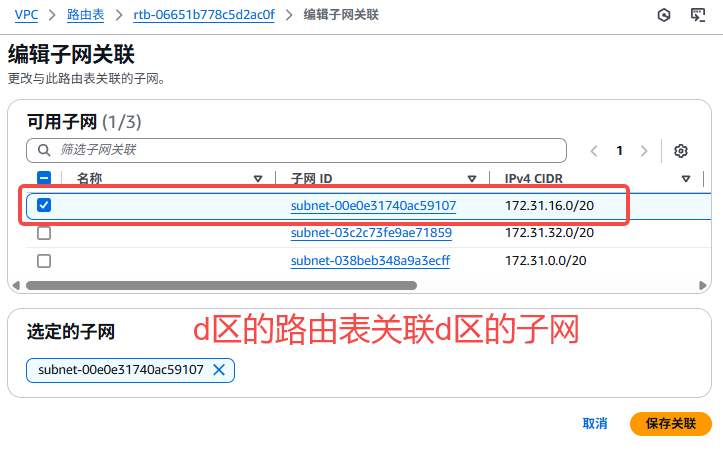

用D区的路由表显示地绑定 D区的的子网：

绑定完成后立即生效，登录 D区的 eks-node3 节点，使用命令即可看到出口IP变成了 NAT的弹性IP，路由成功！

$ curl ifconfig.me
54.238.158.212

回收节点公网 IP地址​

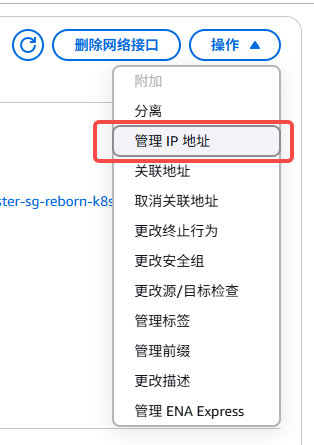

找到 eks-node3 节点的主网卡管理，选择管理 IP地址：

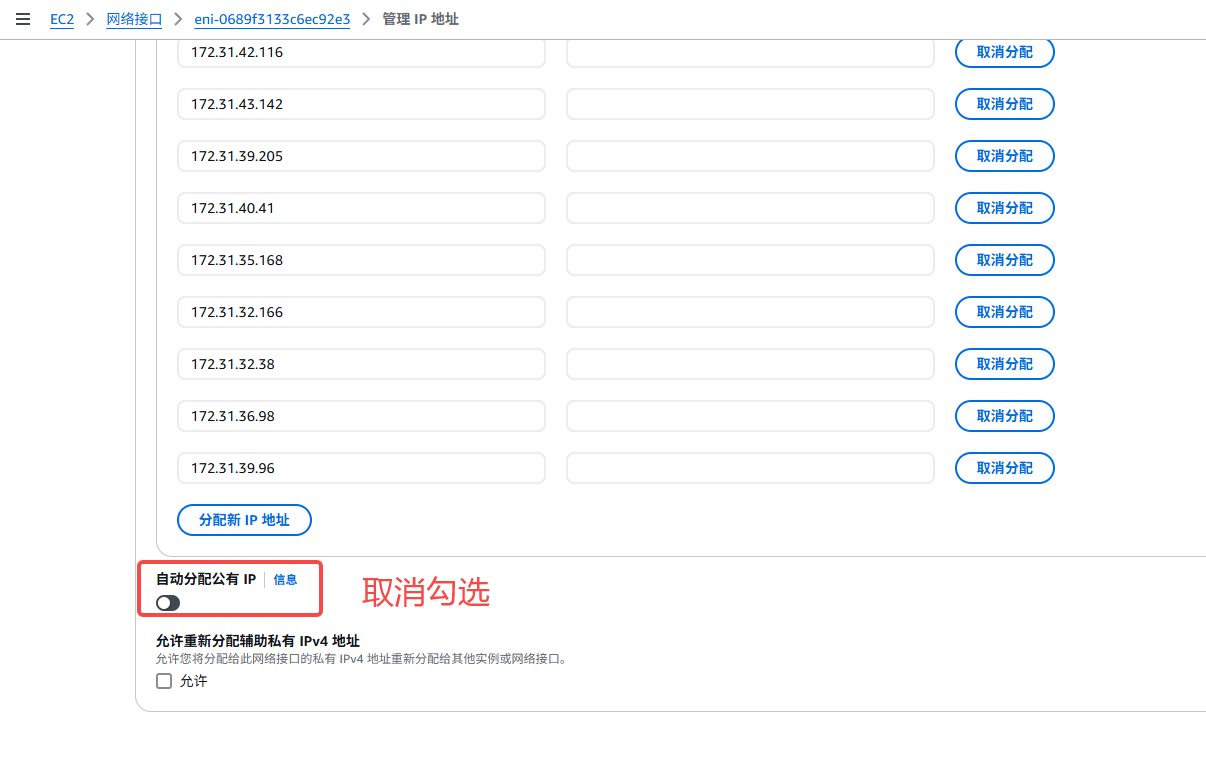

取消勾选 “自动分配公网IP”

重复以上步骤​

对其他节点重复以上步骤，最终实现了 eks K8S 集群所有节点、Pod 共一个 公网NAT出口，同时又回收了所有节点的公网IP，极大的提高了集群的安全性。

在业务上，支付、第三方等需要白名单权限的，也只要对外统一的提供 NAT弹性IP 一个地址出去，在管理上也提供了极大的便捷。
