在 K8S 中使用 Helm 部署微服务配置中心 Apollo

准备条件

• Kubernetes 1.23+
• Helm 3.8.0+
• 外部 MySQL 8.0+
• Nginx Ingress Controller 流量网关类 ingressClass

环境规划

服务名称	类型	对应环境	Database Name	values.yaml
apollo-service-pro	配置中心后端应用	pro 生产环境	apollo_config_pro	values-apollo-service-pro.yaml
apollo-service-uat	配置中心后端应用	uat 预发布环境	apollo_config_uat	values-apollo-service-uat.yaml
apollo-portal	Web前端	共用	apollo_portal	values-apollo-portal.yaml

创建外部 MySQL Database

外部数据库 MySQL 使用的是云高可用 MySQL 8.0，为两个环境分别创建 database ，分配授权一个可读写用户 apollo

• 后端应用 DATABASE_NAME: ApolloConfigDB apolloconfigdb.sql
• 前端应用 DATABASE_NAME: ApolloPortalDB apolloportaldb.sql

导入 SQL

注：

注意

ApolloConfigDB 需要在每个环境部署一套，如本案例中 uat 和 pro 就需要部署2套 ApolloConfigDB

apollo-service

获取 Chart

添加仓库：

helm repo add apollo https://charts.apolloconfig.com
helm repo update

查看 bitnami/rabbitmq 仓库历史版本的 Charts，选择一个版本

$ helm search repo apollo/apollo-service --versions
NAME                 	CHART VERSION	APP VERSION	DESCRIPTION
apollo/apollo-service	0.10.0       	2.4.0      	A Helm chart for Apollo Config Service and Apol...
apollo/apollo-service	0.9.0        	2.3.0      	A Helm chart for Apollo Config Service and Apol...
apollo/apollo-service	0.8.0        	2.3.0      	A Helm chart for Apollo Config Service and Apol...
apollo/apollo-service	0.7.0        	2.2.0      	A Helm chart for Apollo Config Service and Apol...
apollo/apollo-service	0.6.1        	2.1.0      	A Helm chart for Apollo Config Service and Apol...
apollo/apollo-service	0.6.0        	2.1.0      	A Helm chart for Apollo Config Service and Apol...
...


$ helm search repo apollo/apollo-portal --versions

本实例选择 Chart 0.6.1，对应的 apollo-service 版本为 2.1.0，获取 Chart

# 获取离线 Chart
helm pull apollo/apollo-service --version 0.6.1
helm search repo apollo/apollo-portal --versions 0.6.1

# 获取默认 values.yaml
helm show values apollo-service-0.6.1.tgz > values-apollo-service-pro.yaml
helm show values apollo-service-0.6.1.tgz > values-apollo-service-uat.yaml
helm show values apollo-portal-0.6.1.tgz > values-apollo-portal.yaml

配置生产环境 values-apollo-service-pro.yaml

configdb

configdb 使用的是外部 MySQL 8.0+ 云数据库实例，并且连接串是 IP：

configdb:
  name: apollo-configdb

  # 外部 mysql 数据库
  host: "10.xx.xx.xx"
  port: 3306
  dbName: apollo_config_pro

  # 外部 mysql 数据库账号密码
  userName: "apollo"
  password: "apollo"
  connectionStringProperties: characterEncoding=utf8&useSSL=false
  service:

    # NodePort 暴露
    enabled: true
    fullNameOverride: ""
    port: 3306
    type: NodePort

如果 MySQL 数据库连接串是 ConfigDB的host是k8s集群外的域名 或 ConfigDB的host是k8s集群内的一个服务 需要另外参考官方文档配置。

configService

configService:

  # 设置副本数量
  replicaCount: 1
  image:

    # 固定镜像版本号
    repository: apolloconfig/apollo-configservice
    tag: "2.1.0"

  # NodePort 暴露
  service:
    type: NodePort

  # 设置时区
  env:
    TZ: Asia/Shanghai
    JAVA_OPTS: "-Duser.timezone=Asia/Shanghai"

  # 限制资源
  resources:
    requests:
      cpu: 0.2
      memory: 1Gi
    limits:
      cpu: "1"
      memory: 1Gi

adminService

adminService:
  replicaCount: 1
  image:
    repository: apolloconfig/apollo-adminservice
    tag: "2.1.0"
    pullPolicy: IfNotPresent
  service:
    type: NodePort
  env:
    TZ: Asia/Shanghai
    JAVA_OPTS: "-Duser.timezone=Asia/Shanghai"
  resources:
    requests:
      cpu: 0.2
      memory: 1Gi
    limits:
      cpu: "1"
      memory: 1Gi

注意

以相同的方式修改 uat 预发布环境的 values-apollo-service-uat.yaml

以 Ingress 配置自定义路径 /config 形式暴露 apollo-configservice 服务

这个场景用于 K8S 集群外的应用，要访问 apollo-configservice 服务，要将其以域名的形式暴露出来。

configService:
  ingress:
    ingressClassName: ${INGRESSCLASEE}
    enabled: true
    annotations:
      nginx.ingress.kubernetes.io/proxy-read-timeout: "300"
      nginx.ingress.kubernetes.io/proxy-send-timeout: "300"
      nginx.ingress.kubernetes.io/proxy-connect-timeout: "300"
      nginx.ingress.kubernetes.io/keep-alive-timeout: "300"
    hosts:
      - host: apollo-configservice-pro.example.com
        paths:
          - /config

另外 Nginx Ingress Controller 需要增加 keepalive 心跳配置：

controller:
  config:
    upstream-keepalive-timeout: "300"

说明：

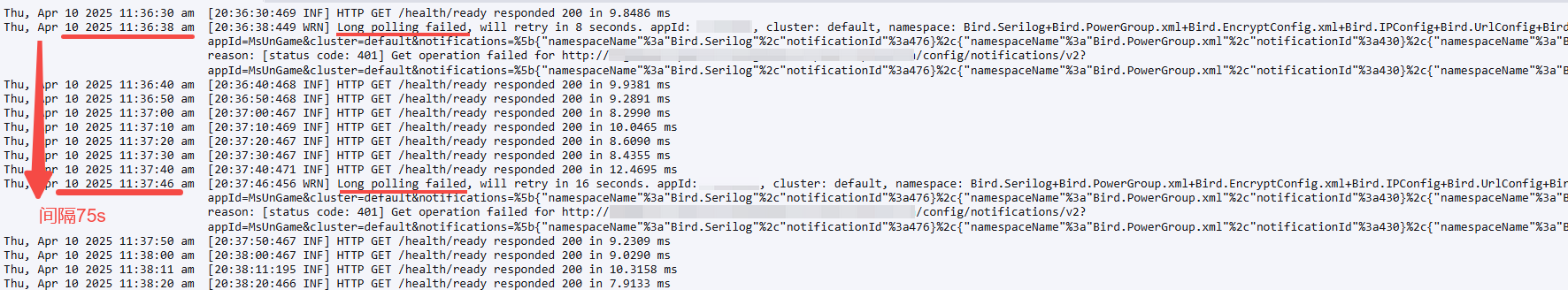

Nginx 默认的 keepailved 时间为 75s，在与 K8S 集群外部的 apollo-client 与建联是，发现每隔 75s 会引起心跳中断，以 WARN 告警的形式在业务应用中输出：

因此可知 apollo-client 的心跳保活时间是小于 75s 的。所以我们应当调大 Nginx 的 Keepalived 时间来规避这个告警，避免 apollo-client 与 apollo-configservice 重新 TCP 建联浪费开销。

指定Meta Server返回的apollo-configservice地址

对于 K8S 集群外部的 apollo-client 无法直接访问 apollo-configservice 的 Service，还需要参照下面的示例指定 Meta Server 返回给 apollo-client 的为外部的域名地址

configService:
  config:
    # override apollo.config-service.url: config service url to be accessed by apollo-client
    configServiceUrlOverride: "http://apollo-configservice-pro.example.com/config"
    # specify the context path, e.g. /apollo
    contextPath: "/config"

apollo-configservic 统一对外的域名地址

• 最终无论业务应用是在 K8S 集群内部、或外部，统一提供 apollo-configservice 的地址为带 /config 的 Ingress 域名：http://apollo-configservice-pro.example.com/config
• 而 apollo-adminservice 为管理服务端，无关紧要，不需要绑定自定义域名，直接使用默认的集群内部域名即可。

apollo-portal

portaldb

portaldb:
  name: apollo-portaldb
  host: 10.xx.xx.xx
  port: 3306
  dbName: apollo_portal
  userName: apollo
  password: apollo
  connectionStringProperties: characterEncoding=utf8
  service:
    enabled: true
    fullNameOverride: ""
    port: 3306
    type: NodePort

固定镜像版本号，方便以后升级：

image:
  repository: apolloconfig/apollo-portal
  tag: "2.1.0"

service:
  type: NodePort

replicaCount: 1

env:
  TZ: Asia/Shanghai
  JAVA_OPTS: "-Duser.timezone=Asia/Shanghai"

resources:
  requests:
    cpu: 0.2
    memory: 1Gi
  limits:
    cpu: 1
    memory: 1Gi

config

config:
  # specify the env names, e.g. dev,pro
  envs: "uat,pro"
  # specify the meta servers, e.g.
  # dev: http://apollo-configservice-dev:8080
  # pro: http://apollo-configservice-pro:8080
  metaServers:
    uat: http://apollo-configservice-pro.example.com
    pro: http://apollo-configservice-uat.example.cn
  # specify the context path, e.g. /apollo
  contextPath: ""

Ingress Web后台

以下生产配置案例，分别使用 TLS 和 白名单，在公网环境下安全加固。

ingress:
  ingressClassName: clb
  enabled: true

  # 公网环境下限制白名单
  annotations:
   nginx.ingress.kubernetes.io/whitelist-source-range: "10.0.0.0/8,172.16.0.0/12,192.168.0.0/16"

  # 绑定域名与 TLS
  hosts:
    - host: apollomg.example.com
      paths:
        - /
  tls:
    - host: apollomg.example.com
      secretName: ssl-star-example-com

安装/更新 Chart

pro 环境：

# 部署 Chart
helm install apollo-service-pro -f values-apollo-service-pro.yaml -n ${APP_NAMESPACE} apollo-service-0.6.1.tgz

# 更新 Release
helm upgrade --install apollo-service-pro -f values-apollo-service-pro.yaml -n ${APP_NAMESPACE} apollo-service-0.6.1.tgz

uat 环境：

# 部署 Chart
helm install apollo-service-uat -f values-apollo-service-uat.yaml -n ${APP_NAMESPACE} apollo-service-0.6.1.tgz

# 更新 Release
helm upgrade --install apollo-service-uat -f values-apollo-service-uat.yaml -n ${APP_NAMESPACE} apollo-service-0.6.1.tgz

apollo-portal

# 部署 Chart
helm install apollo-portal -f values-apollo-portal.yaml -n ${APP_NAMESPACE} apollo-portal-0.6.1.tgz

# 更新 Release
helm upgrade --install apollo-portal -f values-apollo-portal.yaml -n ${APP_NAMESPACE} apollo-portal-0.6.1.tgz

访问服务

apollo-service K8S 集群内部 DNS

#apollo-service-pro
Config service: http://apollo-service-pro-apollo-configservice.${APP_NAMESPACE}:8080
Admin service: http://apollo-service-pro-apollo-adminservice.${APP_NAMESPACE}:8090

#apollo-service-uat
Config service: http://apollo-service-uat-apollo-configservice.${APP_NAMESPACE}:8080
Admin service: http://apollo-service-uat-apollo-adminservice.${APP_NAMESPACE}:8090

使用 Ingress 域名访问 apoll-configservice （推荐）

http://apollo-configservice-pro.example.com/config
http://apollo-configservice-uat.example.cn/config

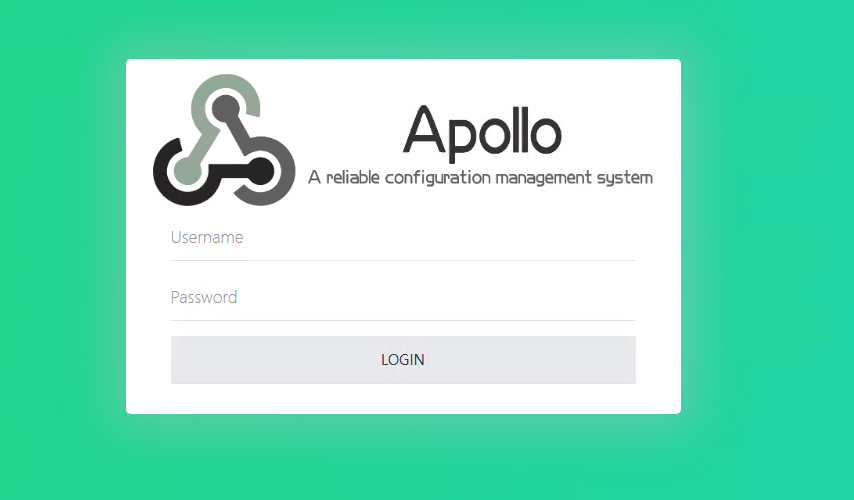

apollo-portal Web 管理后台

在白名单访问内访问：https://apollomg.example.com/

默认账号密码：apollo/admin
