腾讯云 TKE 使用 CFS 共享存储在 Pod 之间数据共享

腾讯云文件存储 CFS 提供了标准的 NFS 及 CIFS/SMB 文件系统访问协议，为多个 CVM 实例或其他计算服务提供共享的数据源，支持弹性容量和性能的扩展，是一种高可用、高可靠的分布式文件系统，适合于大数据分析、媒体处理和内容管理等场景。

腾讯云容器服务 TKE 支持通过创建 PV/PVC，并为工作负载挂载数据卷的方式使用腾讯云文件存储 CFS。

相关概念
  • PersistentVolume（PV）：集群内的存储资源。PV 独立于 Pod 的生命周期，可根据不同的 StorageClass 类型创建不同类型的 PV。
  • PersistentVolumeClaim（PVC）：集群内的存储请求。例如，PV 是 Pod 使用的节点资源，PVC 则声明使用 PV 资源。当 PV 资源不足时，PVC 可动态创建 PV。

准备条件​

  1. 已创建 TKE 容器服务
  2. 已通过 kubectl 工具连接集群
  3. 准备腾讯云 CFS 通用性能型 实例

本案例场景对存储的吞吐性能要求不高，申请一个 CFS 通用性能型 实例，多个 K8S 应用以子目录的形式共享这个 CFS 实例，结构：

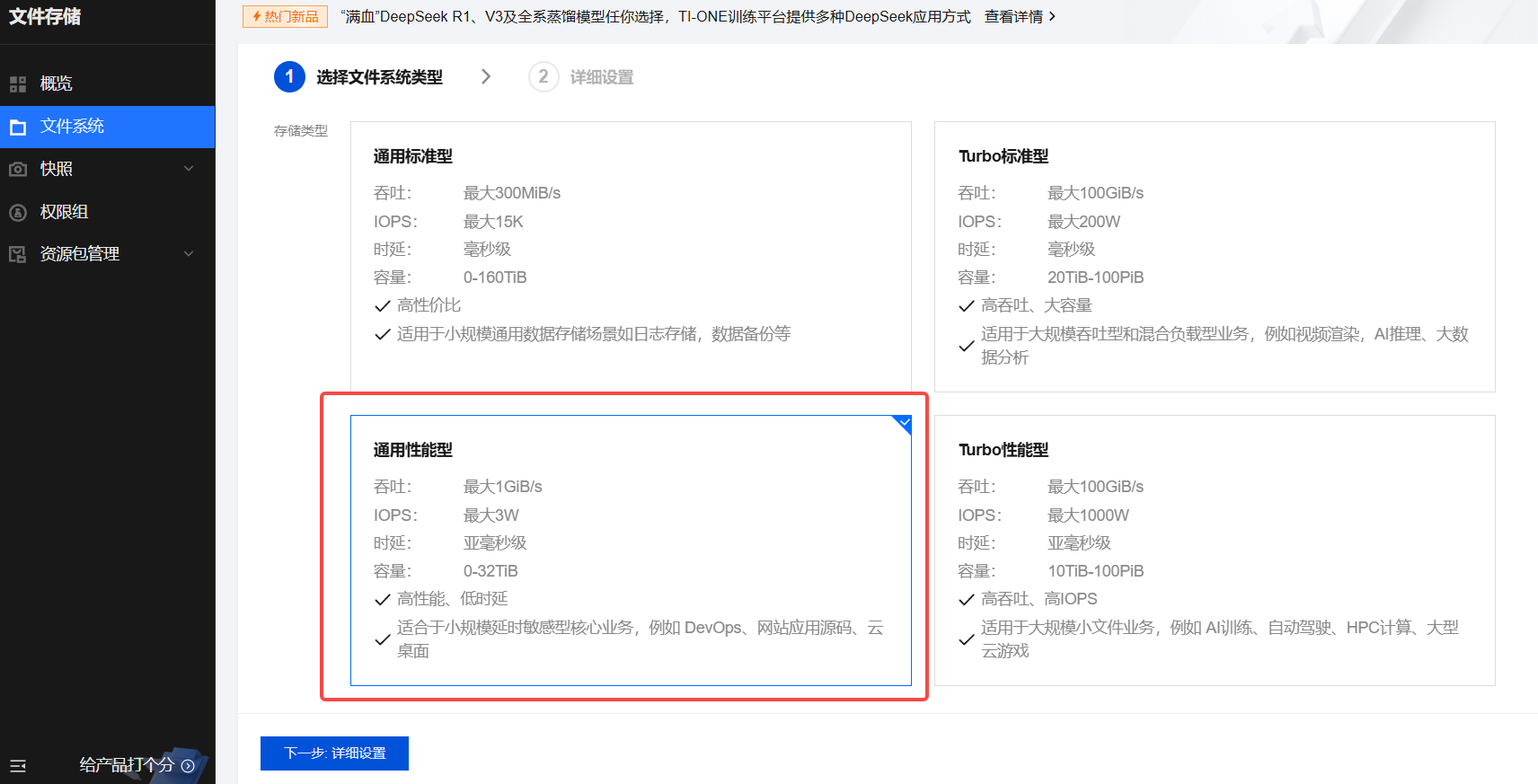

综合性能与成本， CFS 实例选择 “通用性能型”

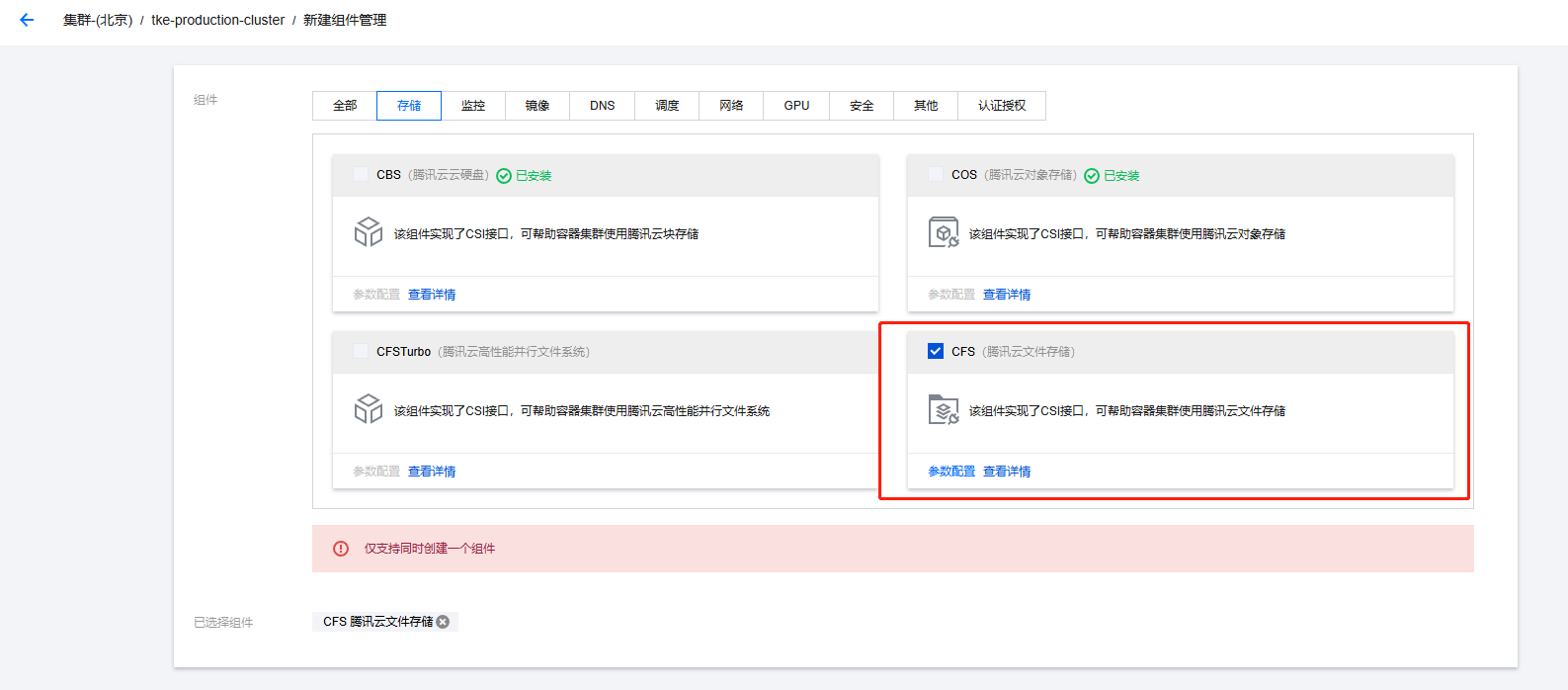

安装 TKE 文件存储扩展组件 CFS-CSI​

文件存储 CFS 提供了标准的 NFS 及 CIFS/SMB 文件系统访问协议，为多个 CVM 实例或其他计算服务提供共享的数据源，支持弹性容量和性能的扩展，现有应用无需修改即可挂载使用，是一种高可用、高可靠的分布式文件系统，适合于大数据分析、媒体处理和内容管理等场景。

安装组件：

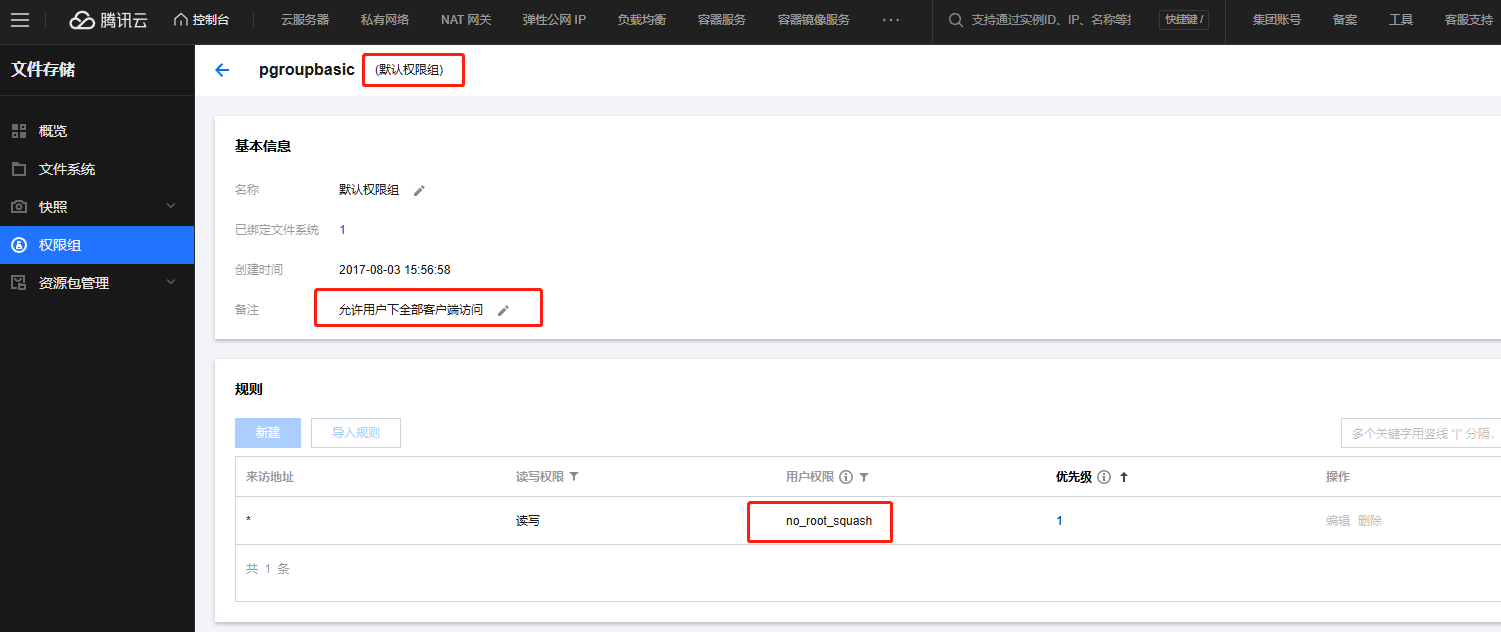

CFS 文件存储：权限组​

CFS 文件存储控制台，如果是纯内网环境，可以直接使用默认的权限组规则：允许全部客户端访问

如果需要公网挂载，要另外创建自定义规则的 权限组。

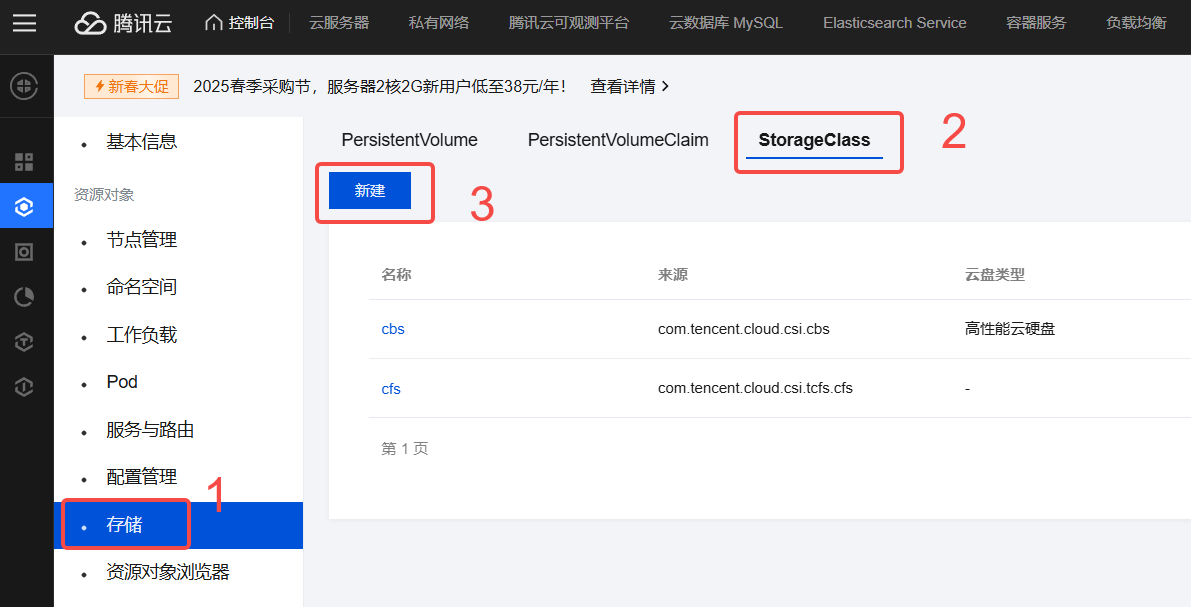

TKE 创建 CFS 类型 StroageClass​

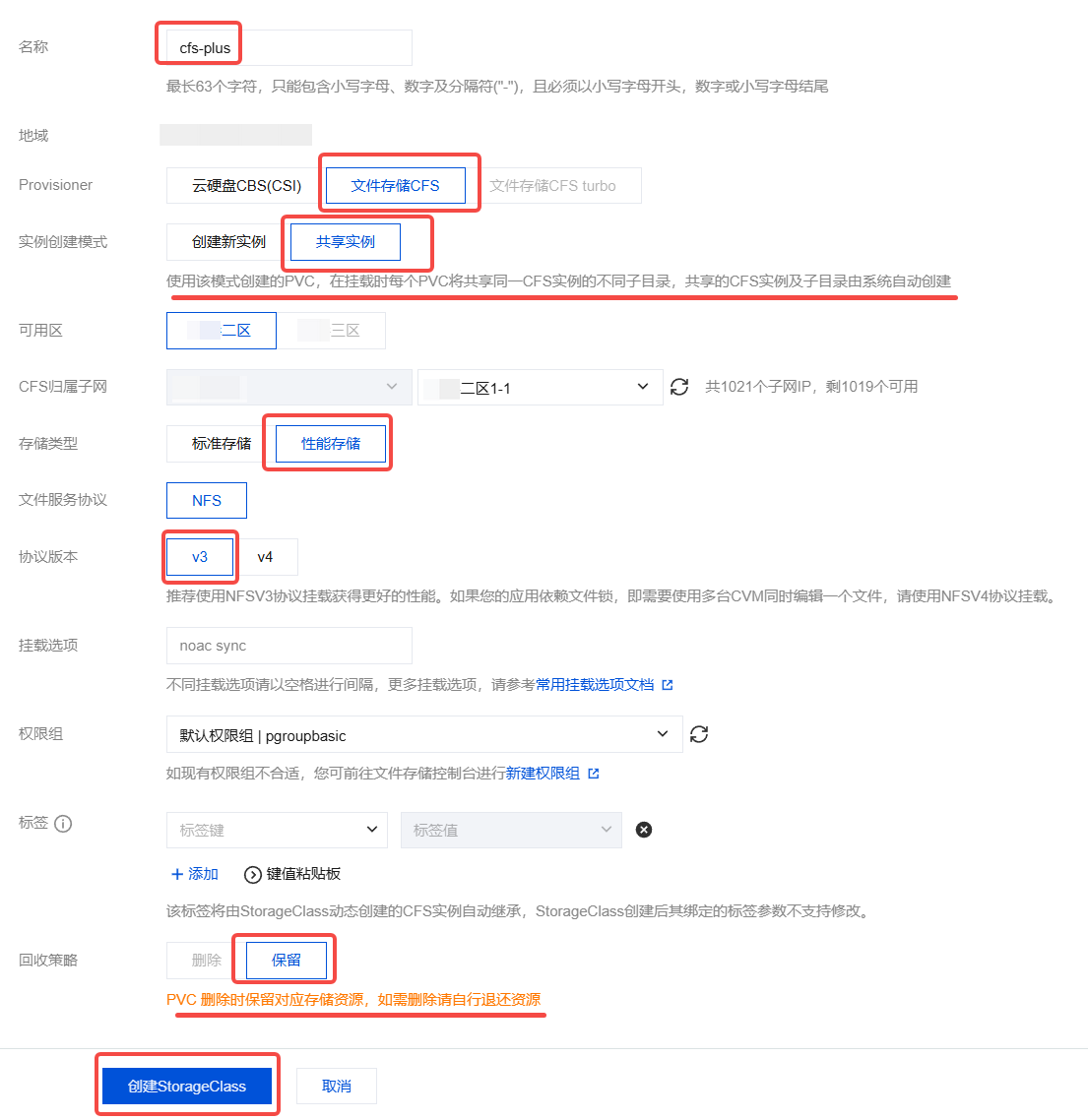

创建 “共享实例” 类型的 CFS StorageClass

选项说明：

  • 共享实例：挂载时每个 PVC 将共享同一 CFS 实例的不同子目录，共享的 CFS 实例及子目录由系统自动创建。
  • 协议版本：推荐使用 NFS v3 协议挂载获得更好的性能。
  • 权限组：直接使用默认的，允许全部客户端访问。
  • 回收策略：保留：通过 PVC 动态创建的 PV，在 PVC 销毁时，与其绑定的 PV 和存储实例会被保留。

使用指定 StorageClass 创建 PVC​

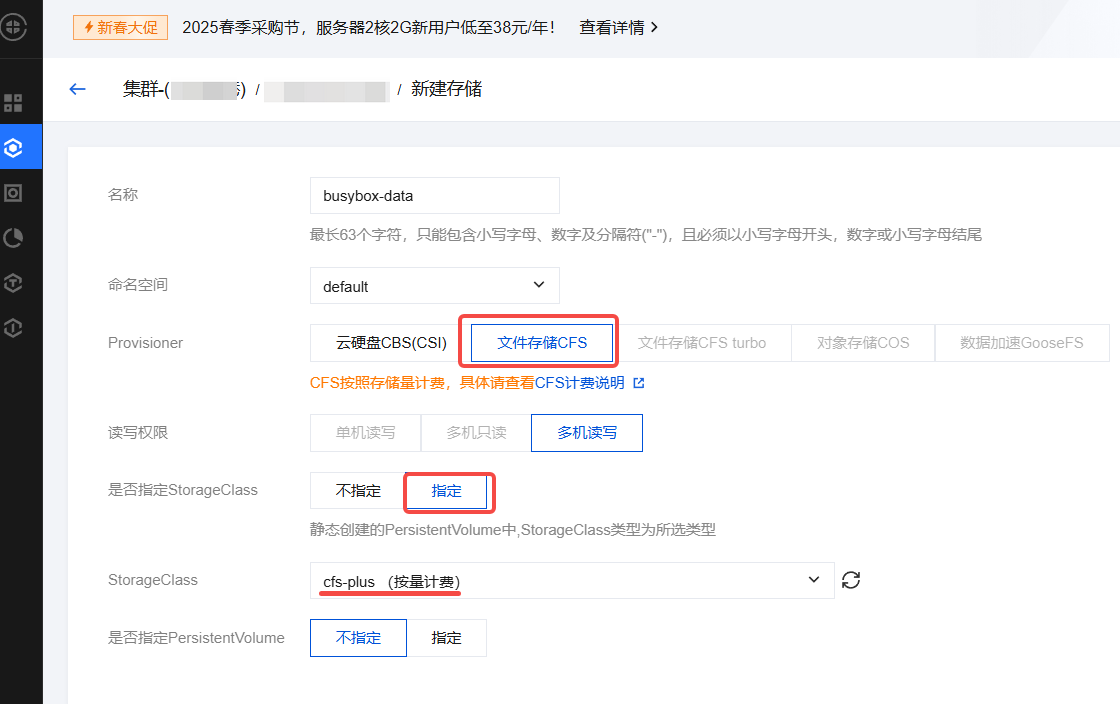

创建 PVC 指定绑定刚刚创建的 StorageClass

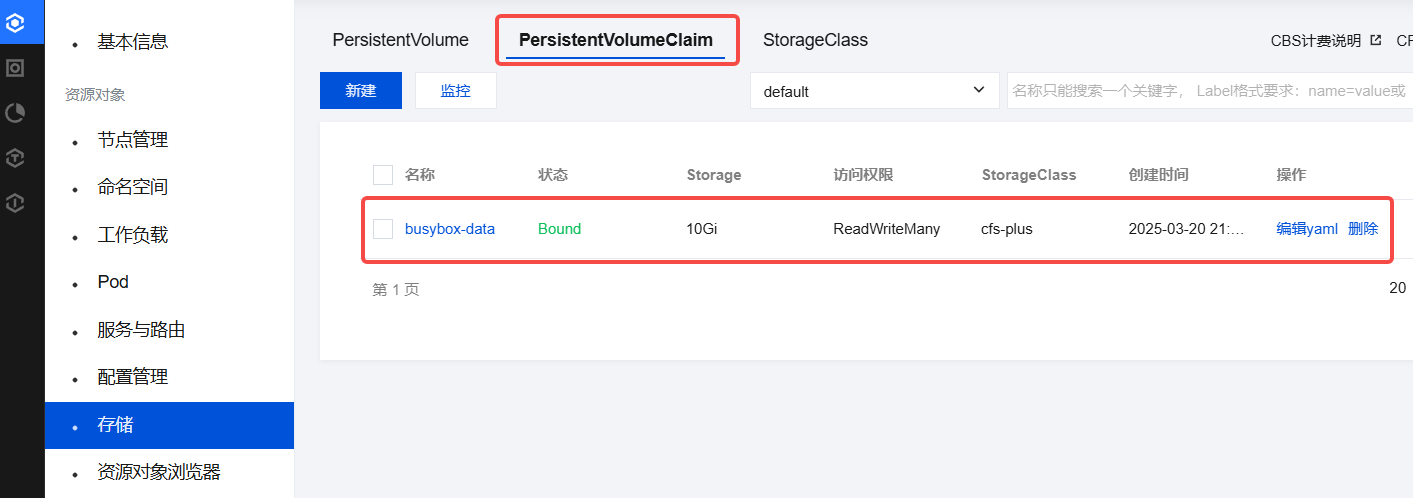

PVC 已经创建成功，默认容量 10G，这个默认容量不重要，因为在 CFS 中是没有容量上限的，按量计费。

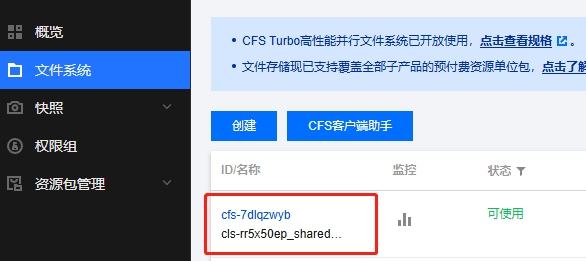

首次使用 CFS ，会自动创建出一个，请不要对自动创建出来的 CFS 云实例进行重命名，以免造成异常。

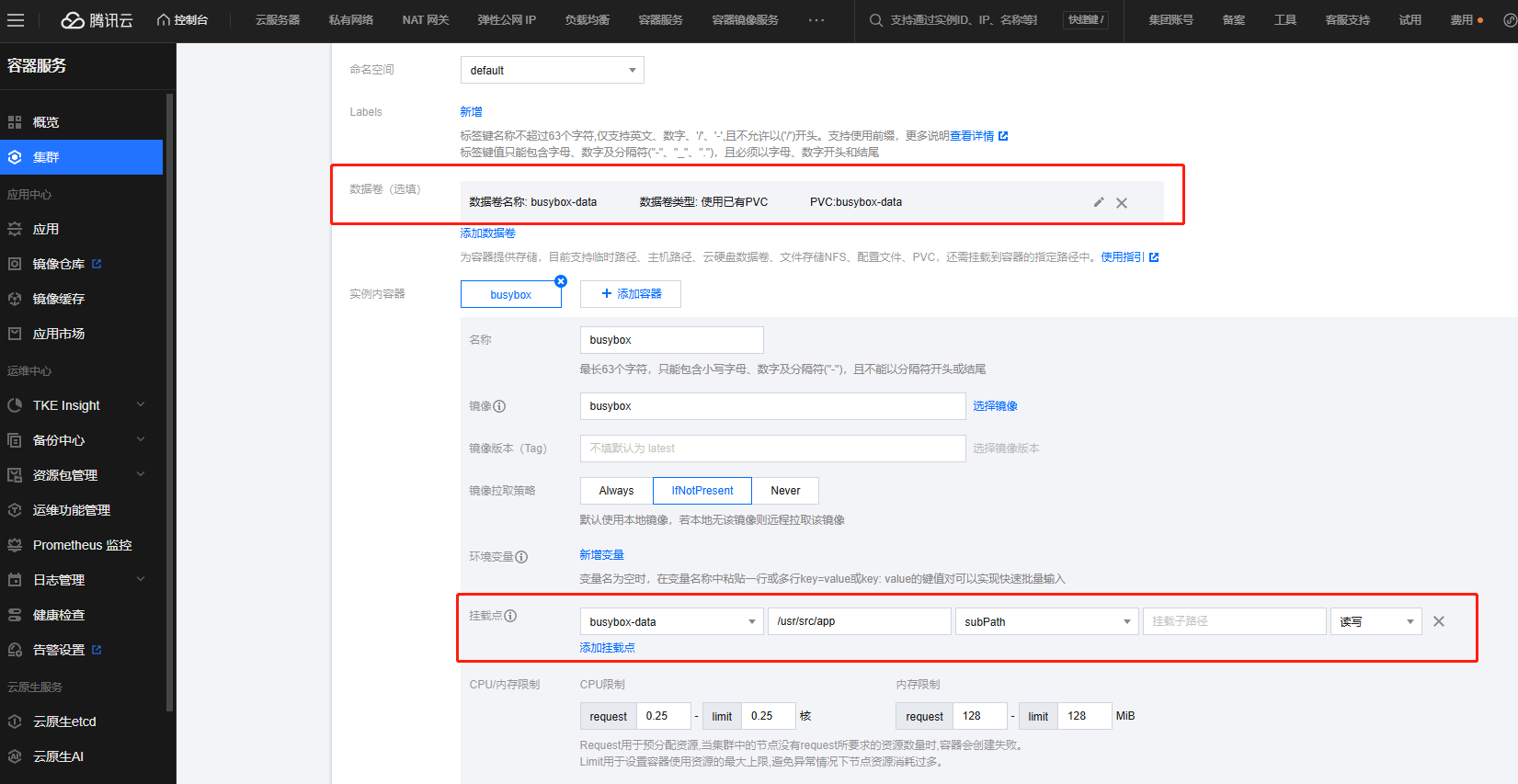

Deployment 创建 Workload 使用 PVC 数据卷​

创建 PV 和 PVC 来从 StorageClass 中申请存储资源

进入容器验证挂载：

$ kubectl exec -it busybox-665679c947-bvlzv -- /bin/sh
/ #
/ # df -h
Filesystem                Size      Used Available Use% Mounted on
overlay                 196.7G     24.0G    164.6G  13% /
tmpfs                    64.0M         0     64.0M   0% /dev
tmpfs                    15.3G         0     15.3G   0% /sys/fs/cgroup
/dev/vda1               196.7G     24.0G    164.6G  13% /etc/hosts
/dev/vda1               196.7G     24.0G    164.6G  13% /dev/termination-log
/dev/vda1               196.7G     24.0G    164.6G  13% /etc/hostname
/dev/vda1               196.7G     24.0G    164.6G  13% /etc/resolv.conf
shm                      64.0M         0     64.0M   0% /dev/shm
10.68.7.154:/yvumb138/default-busybox-data-pvc-ded13156-537d-4b12-93b9-51b95991d055     # 这个就是挂载点
                         10.0G     42.0M      9.9G   0% /usr/src/app
tmpfs                   128.0M     12.0K    128.0M   0% /var/run/secrets/kubernetes.io/serviceaccount
tmpfs                    15.3G         0     15.3G   0% /proc/acpi
tmpfs                    64.0M         0     64.0M   0% /proc/kcore
tmpfs                    64.0M         0     64.0M   0% /proc/keys
tmpfs                    64.0M         0     64.0M   0% /proc/latency_stats
tmpfs                    64.0M         0     64.0M   0% /proc/timer_list
tmpfs                    64.0M         0     64.0M   0% /proc/sched_debug
tmpfs                    15.3G         0     15.3G   0% /proc/scsi
tmpfs                    15.3G         0     15.3G   0% /sys/firmware
