K8S 监控组件 kube-state-metrics

先决条件​

  • Kubernetes 1.28+
  • kubectl 1.28+

kube-state-metrics 组件介绍​

上面我们配置了自动发现 Endpoints 的监控，但是这些监控数据都是应用内部的监控，需要应用本身提供一个 /metrics 接口，或者对应的 exporter 来暴露对应的指标数据，但是在 Kubernetes 集群上 Pod、DaemonSet、Deployment、Job、CronJob 等各种资源对象的状态也需要监控，这也反映了使用这些资源部署的应用的状态。比如：

  • 我调度了多少个副本？现在可用的有几个？
  • 多少个 Pod 是 running/stopped/terminated 状态？
  • Pod 重启了多少次？
  • 我有多少 job 在运行中等等

通过查看前面从集群中拉取的指标（这些指标主要来自 apiserver 和 kubelet 中集成的 cAdvisor），并没有具体的各种资源对象的状态指标。对于 Prometheus 来说，当然是需要引入新的 exporter 来暴露这些指标，Kubernetes 提供了一个 kube-state-metrics 就是我们需要的。kube-state-metrics 关注于获取 Kubernetes 各种资源的最新状态，如 deployment 或者 daemonset。

与 metric-server 的对比​

  • metric-server 是从 APIServer 中获取 cpu、内存使用率这种监控指标，并把他们发送给存储后端，如 influxdb 或云厂商，当前的核心作用是为 HPA 等组件提供决策指标支持。
  • kube-state-metrics 关注于获取 Kubernetes 各种资源的最新状态，如 deployment 或者 daemonset，metric-server 仅仅是获取、格式化现有数据，写入特定的存储，实质上是一个监控系统。而 kube-state-metrics 是获取集群最新的指标。

像 Prometheus 这种监控系统，并不会去用 metric-server 中的数据，他都是自己做指标收集、集成的，但 Prometheus 可以监控 metric-server 本身组件的监控状态并适时报警，这里的监控就可以通过 kube-state-metrics 来实现，如 metric-server Pod 的运行状态。

版本选择​

kube-state-metrics 插件版本和 K8S 版本有要兼容性要求，在安装之前先查看本地 K8S 集群版本，我这里 K8S 版本为 v1.28.4。

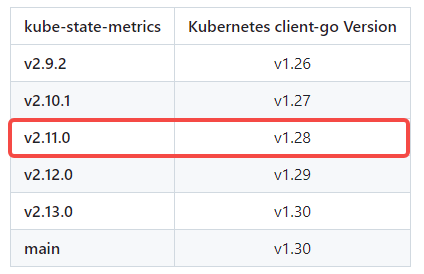

而后再查看 kube-state-metrics 插件的版本兼容矩阵 Compatibility matrix：

因此选择安装 v2.11.0 这个版本，到对应版本的 examples/standard （标准模式）路径下获取 .yaml 配置文件。

git clone https://github.com/kubernetes/kube-state-metrics.git
cd kube-state-metrics/examples/standard

安装​

上面为 Prometheus 配置了 Endpoints 的自动发现，所以我们可以给 kube-state-metrics 的 Service 配置上对应的 annotations 来自动被发现，然后直接创建即可：

# service.yaml
apiVersion: v1
kind: Service
metadata:
  labels:
    app.kubernetes.io/component: exporter
    app.kubernetes.io/name: kube-state-metrics
    app.kubernetes.io/version: 2.11.0
  name: kube-state-metrics
  namespace: kube-system
  annotations:
    prometheus.io/scrape: "true"
    prometheus.io/port: "8080"
spec:
  clusterIP: None
  ports:
  - name: http-metrics
    port: 8080                  # 8080 是 metrics
    targetPort: http-metrics
  - name: telemetry
    port: 8081                  # 8081是kube-state-metrics应用本身指标的端口
    targetPort: telemetry
  selector:
    app.kubernetes.io/name: kube-state-metrics

部署：

$ ls -l kube-state-metrics-v2.11.0/
total 20
-rw-r--r-- 1 root root  418 Oct  9 10:56 cluster-role-binding.yaml
-rw-r--r-- 1 root root 1665 Oct  9 10:56 cluster-role.yaml
-rw-r--r-- 1 root root 1198 Oct  9 11:04 deployment.yaml
-rw-r--r-- 1 root root  234 Oct  9 10:56 service-account.yaml
-rw-r--r-- 1 root root  581 Oct  9 11:05 service.yaml

$ cd kube-state-metrics-v2.11.0/
$ kubectl apply -f .

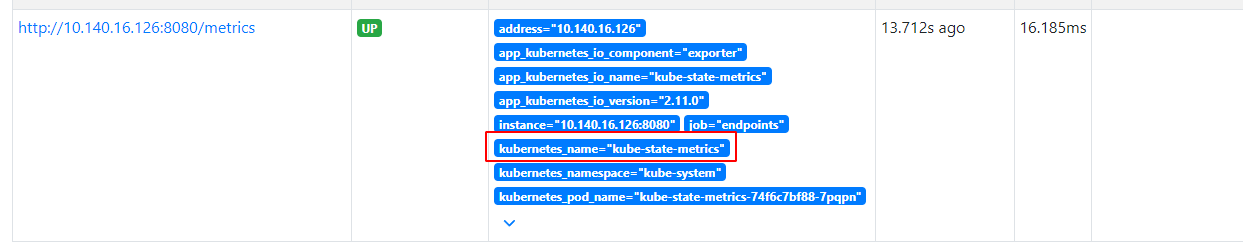

Pod 正常就可以被 Prometheus 采集到指标了：

当然如果你也想监控 kube-state-metrics 本身的相关指标，则需要单独配置使用 8081 端口作为指标的端口了。

使用 kube-state-metrics 的一些典型场景：​

  • 存在执行失败的 Job: kube_job_status_failed
  • 集群节点状态错误: kube_node_status_condition{condition="Ready", status!="true"}==1
  • 集群中存在启动失败的 Pod：kube_pod_status_phase{phase=~"Failed|Unknown"}==1
  • 最近 30 分钟内有 Pod 容器重启: changes(kube_pod_container_status_restarts_total[30m])>0
